BRICOTUTORIAL - Bateria extra en el maletero con sistema de carga integrado
Para los que nos gusta salir con la nevera al campo (y con mas dispositivos electronicos), siempre se tiene el temor de agotar la bateria principal si dejamos enchufados todos los accesorios con el coche parado. Viendo como son de sensibles estos coches con el tema de la bateria, lo mejor es poner una bateria adicional en el hueco del maletero y añadir tomas de 12v, usb, etc... y que solo consuman de esa bateria, dejando intacta la principal.
En el JL tenemos un hueco perfecto para hacer esto debajo de la tapa del maletero, y gracias a la empresa American Adventure Lab, lo tendremos mucho mas facil, asi que lo primero que necesitaremos es este accesorio que comercializa dicho preparador:
Una vez que lo tenemos instalado (son 4 tornilos literalmente) la caja de aluminio esta diseñada para asegurar una bateria AGM de la marca Odyssey extreme PC1100
Una vez que tenemos la bateria instalada quedaria asi
Aunque la bateria es de 45Ah y tenemos para mucho jugo, pues claro siempre tendriamos que ir cargandola cada cierto tiempo con un cargador externo a la luz, si queremos llevar la nevera siempre enchufada, cargar los moviles, etc... con el engorro que ello significa. Pues bien, despues de mucho buscar y darle vueltas, di con "la caja magica" de CTEK, y le llamo la caja magica porque de verdad que es una pasada de aparato. Se trata del CTEK 250SE , que basicamente es un cargador inteligente para llevar montado de manera permanente en el vehiculo (coche, caravana, barco etc...) , el cual se encarga de repartir la carga correctamente entre la bateria principal para que nunca se descarge, y la bateria auxiliar, llevando ademas la posibilidad de recibir carga desde un panel solar...lo dicho una pasada. Lo lllevo ya montado mas de 2500 kns en el coche sin ningun problema, ya que no interfiere para nada en el sistema electrico del propio vehiculo. Es mas, te sirve para monitorizar la bateria principal tambien y saber que el alternador funciona correctamente. El esquema de conexion bastante simple, y lleva un doble fusible para proteger todo el circuito.
Obviamente hay que pasar un cable positivo hasta la bateria principal del vehiculo en la parte delantera con lo que la seccion del cable ha de ser 25mm2 de seccion para que no haya caida de voltaje. El resto de cableado cercano a la bateria del maletero ha de ser de 16mm2.
Y asi queda ya conectado y todo funcionando correctamente con los indicadores led
En un proximo mensaje, veremos como crear una caja de fusibles en el maletero para sacar de ahi todos las conexiones que queramos a los distintos dispositivos electronicos sin tener miedo a quedarnos sin bateria principal de arranque.
En el JL tenemos un hueco perfecto para hacer esto debajo de la tapa del maletero, y gracias a la empresa American Adventure Lab, lo tendremos mucho mas facil, asi que lo primero que necesitaremos es este accesorio que comercializa dicho preparador:
Una vez que lo tenemos instalado (son 4 tornilos literalmente) la caja de aluminio esta diseñada para asegurar una bateria AGM de la marca Odyssey extreme PC1100
Una vez que tenemos la bateria instalada quedaria asi
Aunque la bateria es de 45Ah y tenemos para mucho jugo, pues claro siempre tendriamos que ir cargandola cada cierto tiempo con un cargador externo a la luz, si queremos llevar la nevera siempre enchufada, cargar los moviles, etc... con el engorro que ello significa. Pues bien, despues de mucho buscar y darle vueltas, di con "la caja magica" de CTEK, y le llamo la caja magica porque de verdad que es una pasada de aparato. Se trata del CTEK 250SE , que basicamente es un cargador inteligente para llevar montado de manera permanente en el vehiculo (coche, caravana, barco etc...) , el cual se encarga de repartir la carga correctamente entre la bateria principal para que nunca se descarge, y la bateria auxiliar, llevando ademas la posibilidad de recibir carga desde un panel solar...lo dicho una pasada. Lo lllevo ya montado mas de 2500 kns en el coche sin ningun problema, ya que no interfiere para nada en el sistema electrico del propio vehiculo. Es mas, te sirve para monitorizar la bateria principal tambien y saber que el alternador funciona correctamente. El esquema de conexion bastante simple, y lleva un doble fusible para proteger todo el circuito.
Obviamente hay que pasar un cable positivo hasta la bateria principal del vehiculo en la parte delantera con lo que la seccion del cable ha de ser 25mm2 de seccion para que no haya caida de voltaje. El resto de cableado cercano a la bateria del maletero ha de ser de 16mm2.
Y asi queda ya conectado y todo funcionando correctamente con los indicadores led
En un proximo mensaje, veremos como crear una caja de fusibles en el maletero para sacar de ahi todos las conexiones que queramos a los distintos dispositivos electronicos sin tener miedo a quedarnos sin bateria principal de arranque.
- Eugene The Jeep
- Teniente Coronel
- Mensajes: 2677
- Registrado: 03 Ene 2020, 16:59
- Ubicación: JAEN
- Jeep: Renegade longitude
Re: BRICOTUTORIAL - Bateria extra en el maletero con sistema de carga integrado
Que chulada mi coronel @Renegado Jim , así no tendrás que cambiar la batería en una década. Si digo bien, este mantenimiento y monitorización permanente te garantizan una vida útil de las baterías extendida, y mantenerlas en forma.
Así que 0 problemas de descarga o baja carga de batería.
Estos de Ctek son la ostia, sin duda lo mejor del mercado y garantía de calidad y fiabilidad.
Así que 0 problemas de descarga o baja carga de batería.
Estos de Ctek son la ostia, sin duda lo mejor del mercado y garantía de calidad y fiabilidad.
! Saludos Renegados !
- Renegado Jim
- General de Brigada
- Mensajes: 4923
- Registrado: 30 Dic 2019, 19:59
- Ubicación: Omaha Beach
- Jeep: Trailhawk & Rubicon
Re: BRICOTUTORIAL - Bateria extra en el maletero con sistema de carga integrado
Ahora que ya tenemos la bateria adicional y el repartidor de carga instalado y recibiendo carga del alternador... ya podemos conectar todos los accesorios de 12v que queramos a la bateria extra!
Para ello lo primero que diseñe fue un soporte o panel donde poner una caja de fusibles y todas las tomas de 12v deseadas, en mi caso una de mechero, una especifica para la nevera, un voltimetro para vigilar la carga de la bateria extra y un interruptor para una tira de led que he instalado para dar iluminacion al maletero y la parte trasera del jeep. Vamos a por ello!

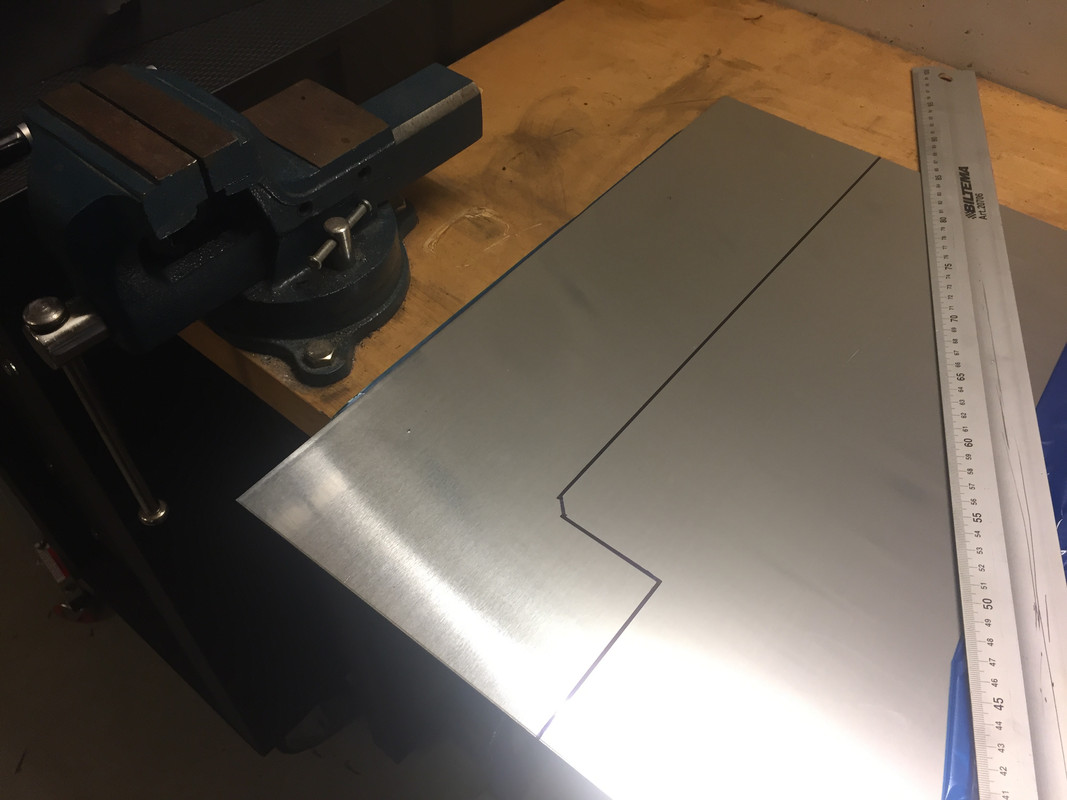

Aprovechando los tornillos del hard top y la parte inutilizada que va detras de las barras antivuelco me hice un panel a medida utilizando una plancha de aluminio de 2,5 mm de grosor. El procedimiento es el mismo de siempre, nos hacemos una plantilla de carton a medida para el hueco que queremos utilizar, y luego los traspasamos a nuestra plancha de aluminio.
Aqui vemos que ajusta bien y hacemos los agujeros para atornillarlo aprovechando los tornillos originales del hardtop

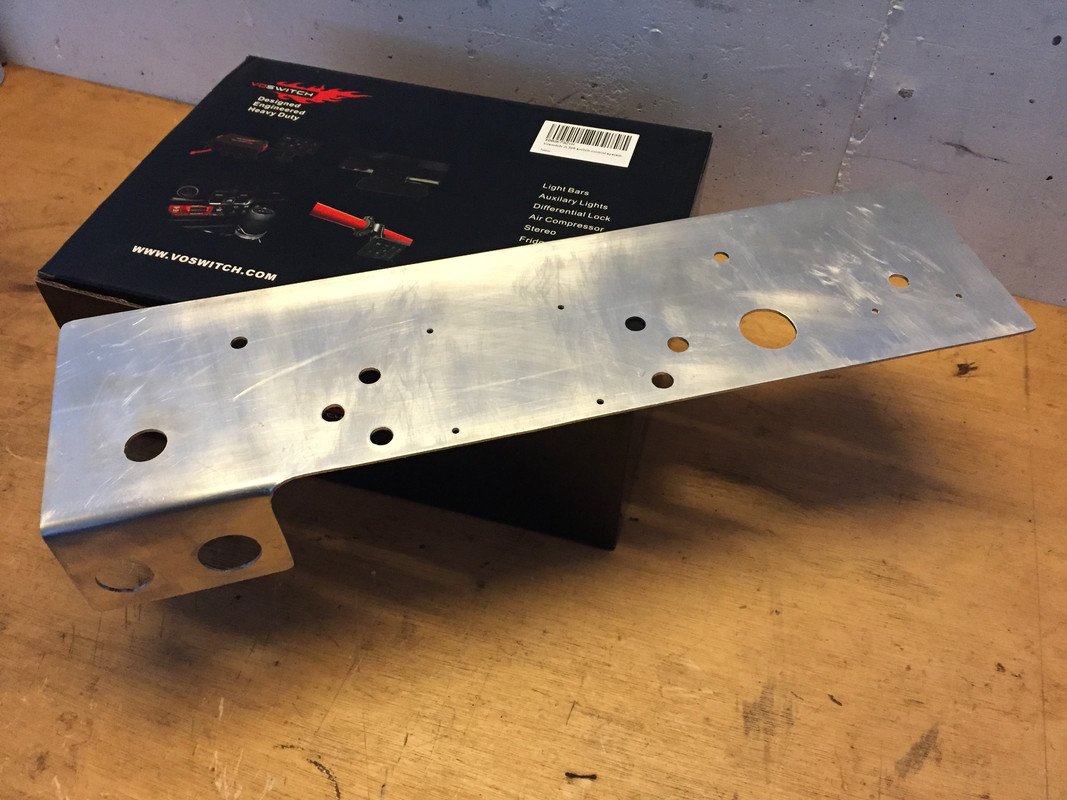

Una vez que vemos que ajusta bien, lo volvemos a sacar para darle forma y hacer los agujeros necesarios para fijar los componentes electricos que hemos elegido

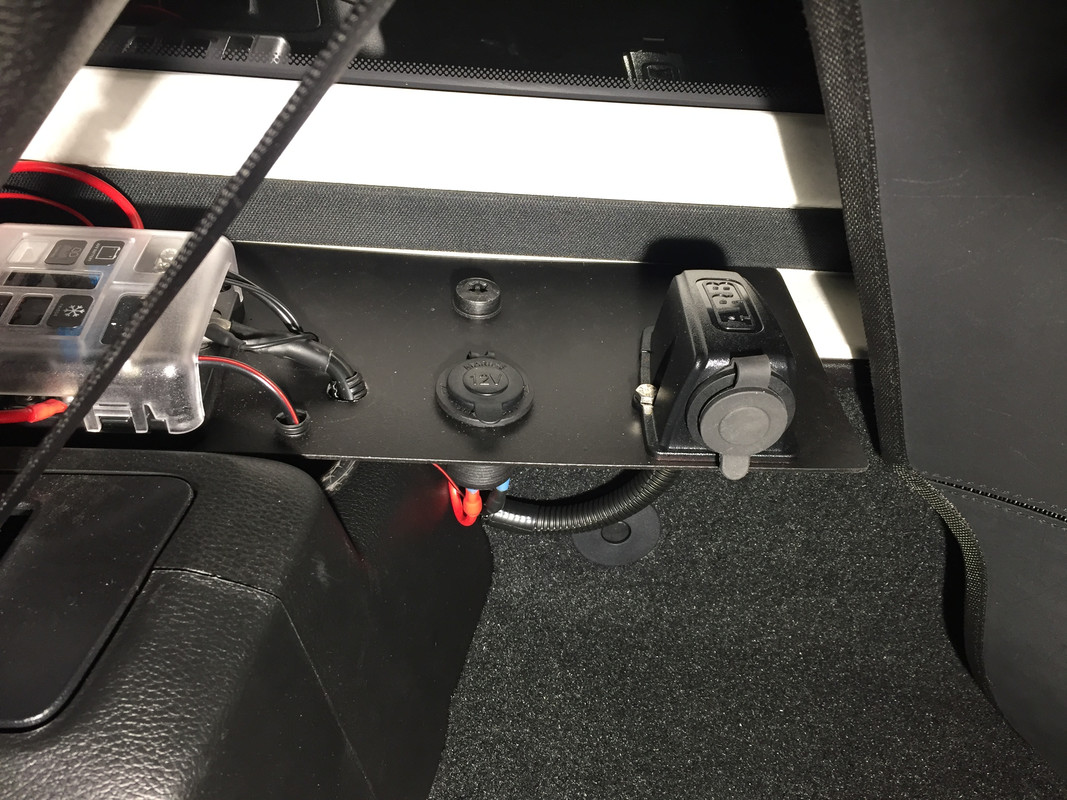

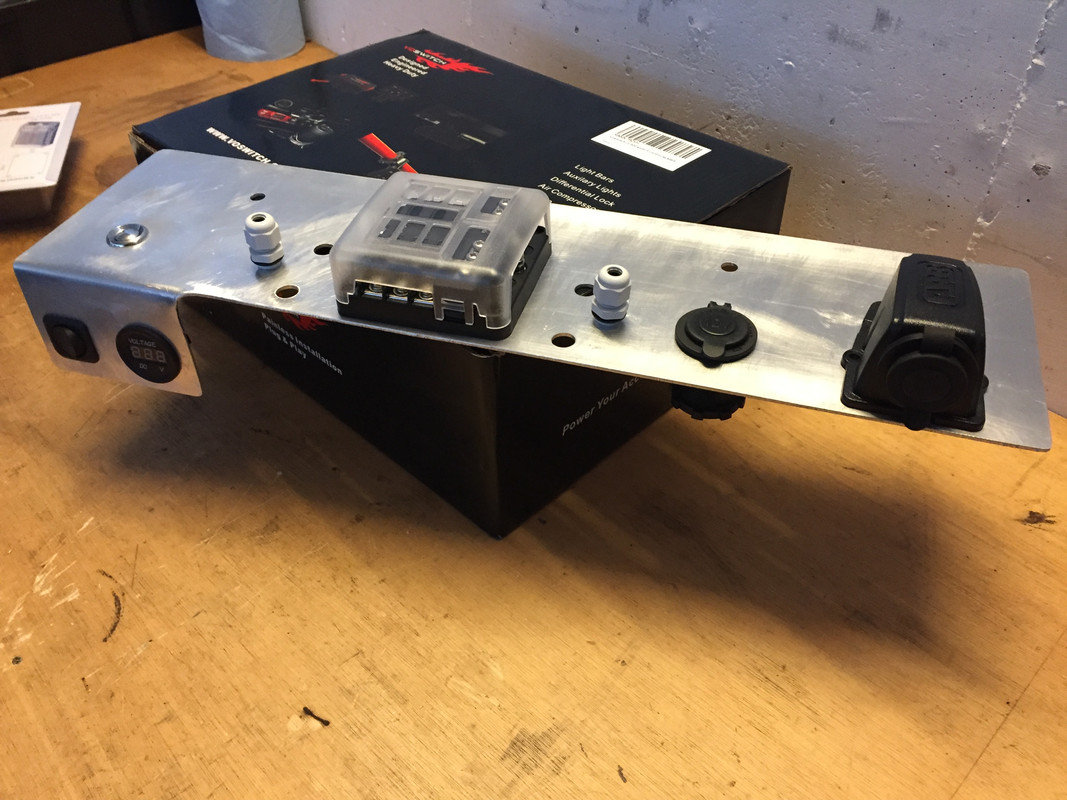

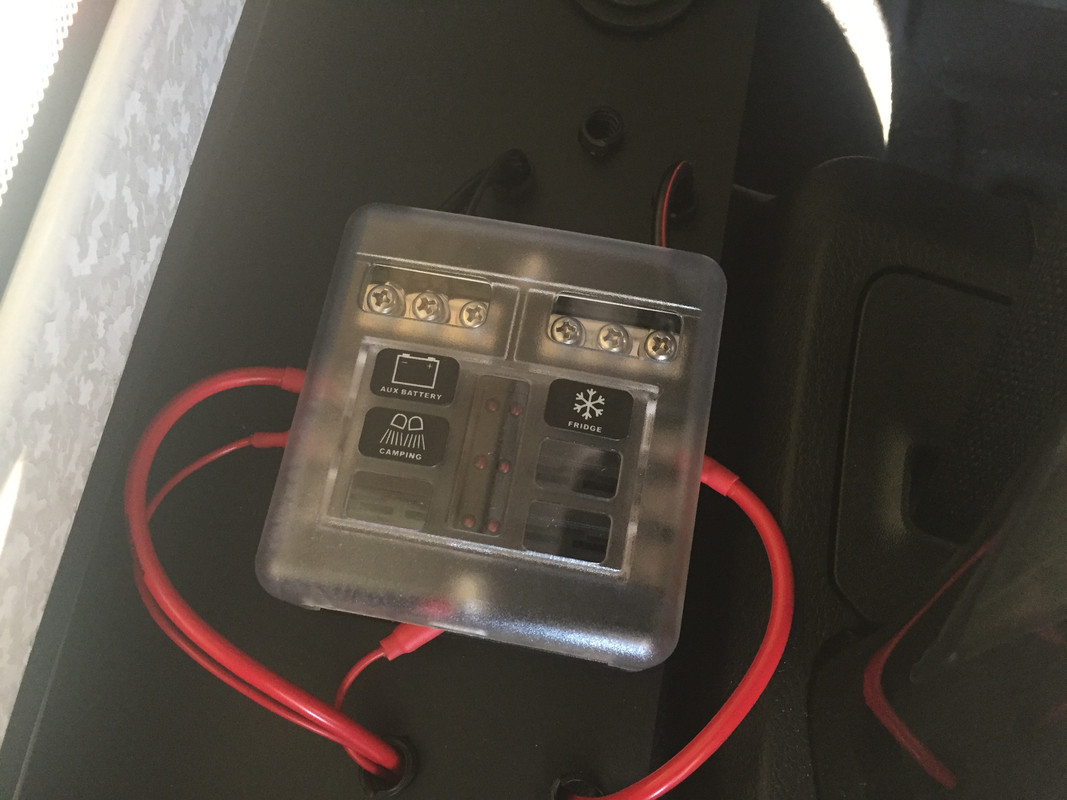

Una vez que tenemos claro la distribucion, taladramos para poner las tomas de 12v y pasar los cables. En mi caso puse caja de fusibles, a la cual le llega un cable positivo y un negativo de la bateria adicional del maletero, y de ahi sacamos los positivos y negativos para los demas accesorios: voltimetro, interruptor para tira de led, toma de 12v tipo mechero y toma de 12v de la marca ARB especifica para las neveras Dometic/ARB.
